SL Serie

Los nuevos altavoces SL412 y SL2.15 incorporan un diseño de gabinete atractivo, delgado y moderno, o internamente a las paredes y superficies, estas unidades pueden diseñarse con colores personalizados, rejillas protectoras y logos. Ofrecen un producto flexible de verdadera calidad de diseñador. Una sola pieza con múltiples ángulos fijos y puntos de enganche ofrece una solución rápida y rentable para opciones de suspensión simple.

Ver el video

Descripción

Con la tecnología VHD de KV2, el módulo SL412 usa componentes para frecuencias medias bajas 4 unidades de 12 pulgadas y también el respetado ensamble de bocina del VHD 1.0. Este tiene un único parlante de medios de 8 pulgadas y un driver de 3 pulgadas de formato grande NPVD. Esta bocina de media y alta frecuencia tiene una dispersión horizontal extremadamente coherente de más de 110°. Por su parte, la configuración de 12 pulgadas, específicamente diseñada, reduce notablemente el problema más común: los reflejos inmediatos dentro del rango de 300 a 800 Hz por lo general asociados a altavoces de amplia dispersión.

Como resultado final, el sonido se propaga de forma completa y amplia exactamente donde se lo requiere. El SL412 puede usarse con cualquiera de los tantos sistemas de subwoofer de KV2 según el uso concreto. Por su parte, el SL2.15 que lo acompaña usa el mismo diseño delgado para que pueda existir un sistema estéticamente agradable y de correcta reproducción de dinámicas, que además puede prácticamente desaparecer contra una pared. El SL2.15, de 2 x 15 pulgadas, está especialmente diseñado para producir la máxima respuesta de bajos desde su diseño de gabinete delgado. Se recomienda usar el SL2.15 con subwoofers de 18 o 21 pulgadas de KV2 para lograr una extensión de bajos profunda.

Características

Gabinetes delgados con perfiles discretos montables en paredes
La serie SL sigue la filosofía activa de KV2 Audio
Compacta y modular con toda la electrónica y amplificación alojadas separadamente en un módulo de amplificación SL3000 portable
Con menos de 300mm de profundidad, pueden instalarse contra una pared para reducir el espacio requerido en el suelo.

User Manuals (5)
Drawings (6)
EASE data (1)
EASE Focus (1)

PDF

SL series User Guide

SL3000, SL412, SL2.15 User Guide - English

PDF

SL Brackets User Guide

- SL Bracket instructions - SL Top Bracket, SL Sub Bracket - REV.4

PDF

SL412 Data Sheet

PDF

SL2.15 Data Sheet

PDF

SL3000 Data Sheet

DWG

SL412 - 3D

3D drawing, 1:1 scale - clamping points - weight - dwg file

PDF

SL412 - 2D

SL412 2D Drawings

DWG

SL2.15 - 3D

3D drawing, 1:1 scale - clamping points - weight - dwg file

PDF

SL2.15 - 2D

SL2.15 2D Drawings

PDF

SL3000 - 2D

SL3000 2D Drawings

DWG

SL3000 - 3D

1:1 scale - clamping points - weight - dwg file

GLL

SL412 EASE data

- GLL file - description

GLL

SL412 EASE Focus

Seleccione

Amphenol AP6 connector

Galería

Código de producto

KVV 987 050

Descripción

- female - cable mount

Amphenol AP6 connector

Galería

Código de producto

KVV 987 051

Descripción

- male - cable mount

ES Cable KIT

Galería

Código de producto

KVV 987 047

Descripción

- consist of four high-quality Amphenol AP cable assemblies designed for use with ES Series - 2 pcs LF15 - 1pc LF40 - 1pc MH60

Mid/Hi speaker cable HM120

Galería

Código de producto

KVV 987 126

Descripción

- 6 wire speaker cable - AP6 connectors - 12m (40ft) length - for Mid/Hi Module hook-up

Mid/Hi speaker cable HM180

Galería

Código de producto

KVV 987 127

Descripción

- 6 wire speaker cable - AP6 connectors - 18m (60ft) length - for Mid/Hi Module hook-up

Mid/Hi speaker cable HM60

Galería

Código de producto

KVV 987 125

Descripción

- 6 wire speaker cable - AP6 connectors - 6m (20ft) - for Mid/Hi Module hook-up

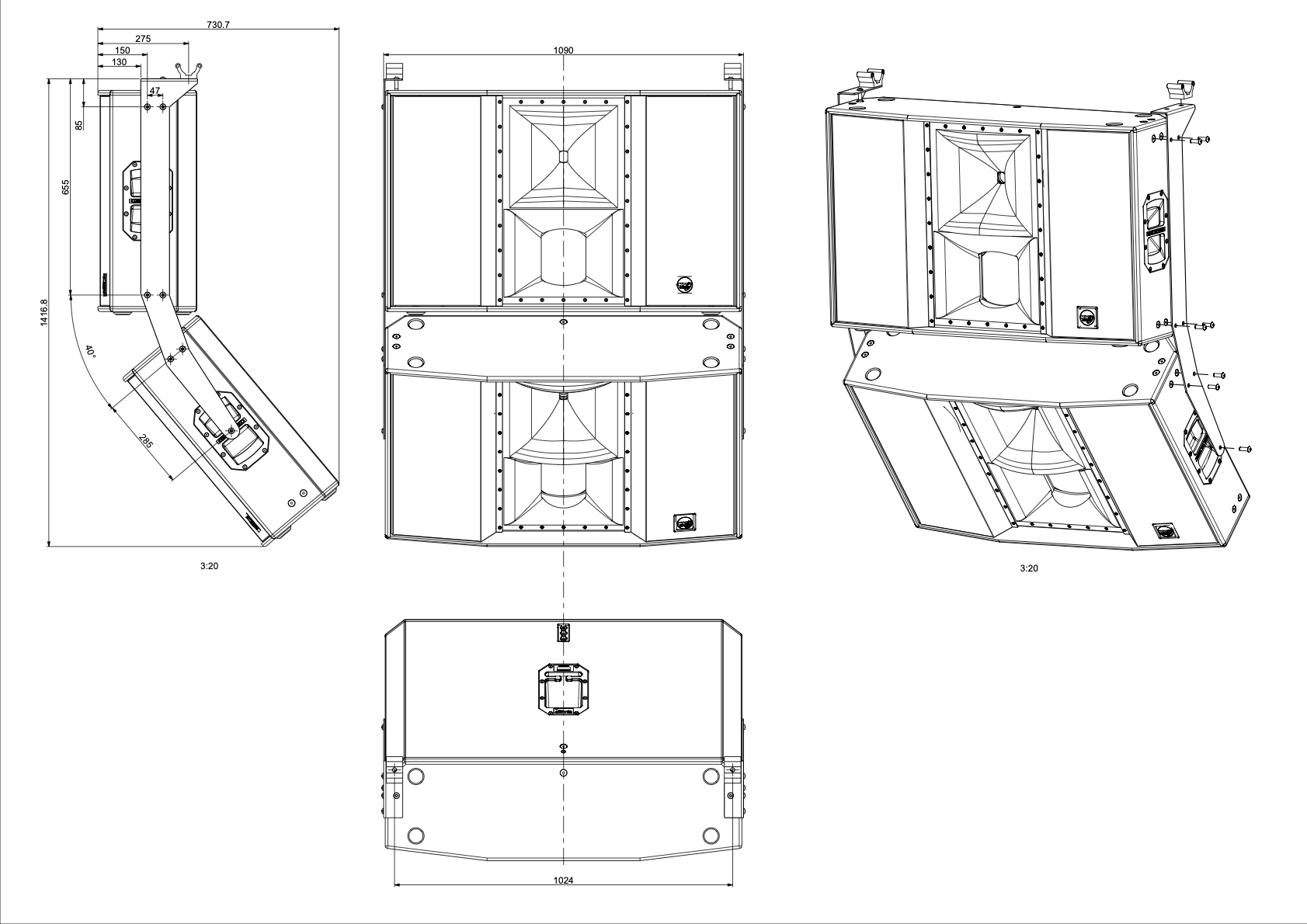

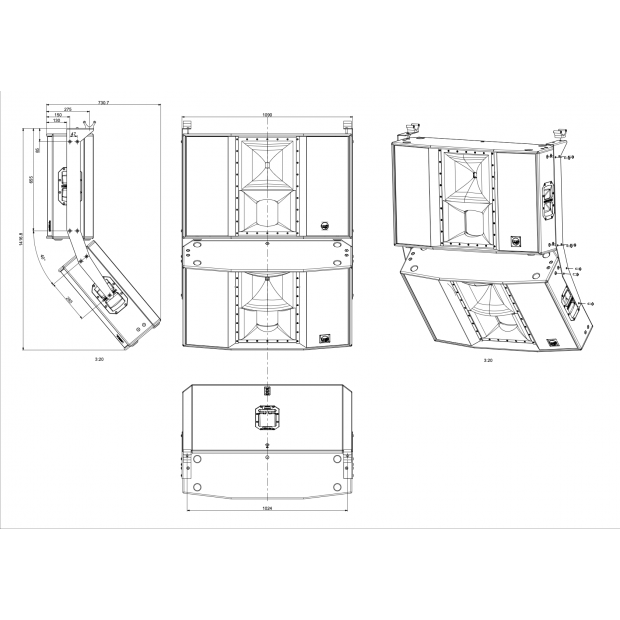

Double SL Bracket

Galería

Código de producto

KVV 987 464

Descripción

Bracket for deployment of two suspended SL412 with correct aperture angles

*Note: Special request order

Descargas

DWG

SL Double Bracket 3D DWG

DWG

SL Double Bracket 2D DWG

SKP

SL Double Bracket 3D SKP

PDF

SL Double Bracket 2D PDF

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412

Galería

Código de producto

KVV 987 383

Descripción

These negate the requirement to remove and replace supplied enclosure bolts depending if attachments are fixed.

Descargas

DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp

SL Ground Stack

Galería

Código de producto

KVV 987 320

Descripción

The SL Ground Stack consists of a two supporting legs, connecting to a metal strip, that has apertures with fixed points to allow the securing of the multiple stacked SL215 Bass enclosures with an SL412 and to prevent tipping when using the SL system stacked, away from the wall, or stacked on a VHD2.21 enclosure. - 6 pcs M10 hex screws with hole included - 6 pcs Quick-lock-pins 6mm included - 2pcs knob with screw included - 1pc allen key - 6mm included

Descargas

DWG

SL Ground stack 3D DWG

SKP

SL Ground stack SKP

SL Ground stack SketchUp

SL Sub / SL412 bracket

Galería

Código de producto

KVV 987 515

Descripción

Bracket for deployment of one suspended SL2.15 or SL6.10 and one SL412

*Note: Special request order

SL Top Bracket kit with Quick-lock pins

Galería

Código de producto

KVV 987 312

Descripción

- 7 pcs M10 hex screws with hole included - 6 pcs Quick-lock-pins 6mm included - 1pc allen key - 6mm included

Descargas

DWG

SL Top Bracket kit with Quick-lock pins 3D DWG

SKP

SL Top Bracket kit with Quick-lock pins SKP

SL Top Bracket kit with Quick-lock pins SketchUp

SL Top Bracket kit with screws

Galería

Código de producto

KVV 987 300

Descripción

- 7 pcs M10 hex screws included - 1pc allen key - 6mm included

Descargas

DWG

SL Top Bracket kit with screws 3D DWG

SKP

SL Top Bracket kit with screws SKP

SL Top Bracket kit with screws SketchUp

SL412 Flybar

Galería

Código de producto

KVV 987 331

Descripción

- 2pcs M10 Hex Screwthreads with integral apreture
- 2pcs D6 Quick release pins
- 2pcs Handscrew locks
- 1 pc allen key - 6mm included

Descargas

DWG

SL412 Flybar 3D DWG

SKP

SL412 Flybar SKP

SL412 Flybar SketchUp

Fly Bar for SL systems

Galería

Código de producto

KVV 987 293

Descripción

- 4 pcs Quick-lock-pins 6mm included - 4 pcs M10 hex screws with a hole included

Descargas

DWG

SL412, SL2.15 Vertical Bracket 3D DWG

SKP

SL412, SL2.15 Vertical Bracket SKP

SL412, SL2.15 Vertical Bracket SketchUp

Amphenol AP4 connector

Galería

Código de producto

KVV 987 048

Descripción

- female - cable mount

Amphenol AP4 connector

Galería

Código de producto

KVV 987 049

Descripción

- male - cable mount

Bass speaker cable LF100

Galería

Código de producto

KVV 987 123

Descripción

- 4 wire speaker cable - AP4 connectors - 10m (33ft) - for ES Bass Module hook-up

Bass speaker cable LF15

Galería

Código de producto

KVV 987 121

Descripción

- 4 wire speaker cable - AP4 connectors - 1,5m (5ft) - for ES Bass Module daisy-chaining

Bass speaker cable LF200

Galería

Código de producto

KVV 987 124

Descripción

- 4 wire speaker cable - AP4 connectors - 20m (66ft) - for ES Bass Module hook-up

Bass speaker cable LF40

Galería

Código de producto

KVV 987 122

Descripción

- 4 wire speaker cable - AP4 connectors - 4m (13ft) - for ES Bass Module hook-up

SL Sub Bracket kit

Galería

Código de producto

KVV 987 299

Descripción

- for joining SL2.15s - 9 pcs M10 hex screws included - 1pc allen key - 6mm included

Descargas

DWG

SL Sub bracket kit 3D DWG

SKP

SL Sub bracket kit SKP

SL Sub bracket kit SketchUp

DWG

SL Sub Bracket Kit 2D DWG

SL Sub Bracket SL2.15

Galería

Código de producto

KVV 987 341

Descripción

1x Screw HXG button head M10X30
8x (Drilling) Screw HXG Countersunk M10X25
8x Quick Pin

Descargas

DWG

SL2.15 Sub bracket with quick pin 3D DWG

SKP

SL2.15 Sub bracket with quick pin SKP

SL2.15 Sub bracket with quick pin SketchUp

SL - A
SL - B
SL - C
SL - D
SL-Full range

Seleccione

SL - A

Descripción

• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup - depends on the style of music

Productos

Count	Producto	Tipo
2	SL412	MID-HI
4	SL2.15	BASS
1	SL3000	MID-HI AMP
1	VHD3200	SUB AMP

Imágenes

Wiring

SL - B

Descripción

• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup - depends on the style of music

Productos

Count	Producto	Tipo
2	SL412	MID-HI
8	SL2.15	BASS
1	SL3000	MID-HI AMP
2	VHD3200	SUB AMP

Imágenes

Wiring

SL - C

Descripción

• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup - depends on the style of music

Productos

Count	Producto	Tipo
2	SL412	MID-HI
4	VHD4.18	SUB
1	SL3000	MID-HI AMP
2	VHD3200	SUB AMP

SL - D

Descripción

• Stereo system requires: 1 x SL3000 - stereo amplifier 1 x VHD3200 - sub amplifier • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup - depends on the style of music

Productos

Count	Producto	Tipo
2	SL412	MID-HI
2	VHD2.21	ULTRA SUB
1	SL3000	MID-HI AMP
2	VHD3200	SUB AMP

Imágenes

Wiring

SL-Full range

Descripción

• Up to 2000 people • Solely for vocal reinforcement and light music playback • One side of stereo system

Productos

Count	Producto	Tipo
2	SL412	MID-HI
1	SL3000	MID-HI AMP

Imágenes

Front view
