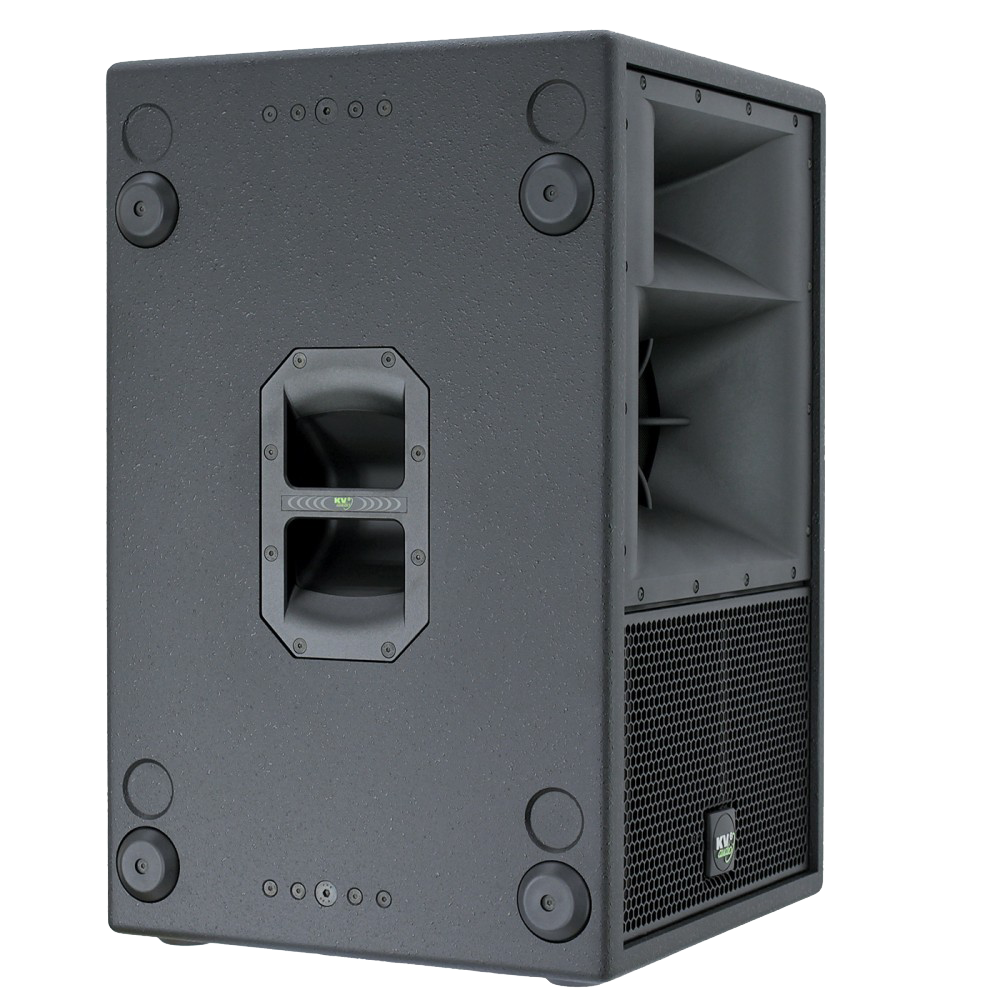

ES1.0 - Das Herzstück der ES-Serie

Das ES1.0 Topteil ist ein mit dem Kontrollverstärker EPAK2500/R aktiv angesteuertes Mid-High / Mid-Bass Modul. Das ES1.0 Kabinett ist kompakt, leichtgewichtig und kann mit einer ganzen Reihe von verschiedenen Subwoofern betrieben werden. Als 'Single System' bietet das Topteil eine der besten mobilen Beschallungslösungen auf dem heutigen Markt an. Koppelt man zwei ES1.0 (Zwei ES1.0 horizontal übereinander auf jeder Seite) wird ein noch höherer Spitzenschalldruck von 139dB erreicht, was die Beschallung von bis zu 3000 Zuhörern und bis zu einer Distanz von 40 Metern ermöglicht.

Produktvideo

ES1.0 Technische Daten

Anwendung

Kompaktes Mittel-/Hochtonkabinett der ES-Serie mit extrem hohem Schalldruck

Für Live Events und Musikwiedergabe
Kleine bis grosse Live-Konzerte
Kleine bis mittlere Clubs
Museen
Mobiles PA
Einbindbar in grössere Multi-Tasking Projekte und Systeme

Produktcode

KVV 987 002 - ES1.0

Eigenschaften

Professionelle Gehäusekonstruktion aus Birkensperrholz mit einer wetterfesten Polymer-Beschichtung
131dB Dauerschalldruck, 134dB Spitzenschalldruck
Kontrollierte breite Abstrahlung 80° H x 40° V, das drehbare Hochtonhorn ermöglicht den Betrieb bei vertikaler oder horizontaler Montage
Kompressiontreiber mit 1.75" Schwingspule, Titaniummembrane, komplex geometrischem 'Phase Plug' und Neodymiummagnet; für einen verstärkten Schalldruck, unglaublich geringe Verzerrungen und eine vergrösserte Wiedergabebandbreite
6" Mitteltontreiber mit einer 1.75" Schwingspule und Neodymiummagnet für eine verbesserte Kontrolle und eine erhöhte Leistung mit geringen Verzerrungen und geringem Gewicht
Horngeladener 12" Mid-Bass Treiber mit einer 3" Schwingspule auf einem temperaturfesten Epoxy-Träger und einem Neodymium Antrieb
Anforderung an den 3-Weg Kontrollverstärker: 900W von dem EPAK2500/R, davon 600W für den 12" Mid-Bass Treiber, 200W für den 6" Mitteltontreiber und 100W für den Kompressionstreiber
Geschützte Bauform der Traggriffe für ein einfaches Handling und gute Mobilität
Schlagfeste, asymmetrisch auf 3 Seiten angeordnete, rutschfeste Standfüsse ermöglichen ein horizontales oder vertikales Systemsetup, die Verriegelung (Lock-In) mit anderen Komponenten und verbessern die Mobilität des Lautsprechers
Vier interne Eckverstrebungen verbunden mit acht M10 Flugpunkten. Insgesamt stehen 24 Flugpunkte für die kundenspezifische Installation zur Verfügung
Flansch für den Gebrauch mit Standard Lautsprecherstativen.
Wetterfeste Optionen und spezielle Lackierungen sind auf Anfrage lieferbar

Anwendung

Kompaktes Mittel-/Hochtonkabinett der ES-Serie mit extrem hohem Schalldruck

Für Live Events und Musikwiedergabe
Kleine bis grosse Live-Konzerte
Kleine bis mittlere Clubs
Museen
Mobiles PA
Einbindbar in grössere Multi-Tasking Projekte und Systeme

Produktcode

KVV 987 002 - ES1.0

System Akustisches Leistungsvermögen

Leistung Musik	131dB
Spitzenschalldruck	137dB
-3dB Frequenzgang	130Hz to 20kHz
-10dB Bandbreite	85Hz to 28kHz
Impedanz	Low 16Ω Mid 8Ω High 8Ω
Trennfrequenz	130Hz, 500Hz, 2.5kHz

Hochtonbereich

Abdeckungsbereich Hochtöner H x V	90° x 40° rotatable
Anforderung Hochtonverstärker	100W from EPAK 2500/R
Mundöffnung / Schwingspulendurchmesser	1" / 1.75"
Membranmaterial	Titanium
Magnet Typ	Neodymium

Mitteltonbereich

Akustisches Design	Horn Loaded
Abdeckungsbereich Mitteltöner H x V	90° x 40° rotatable
Anforderung Mitteltonverstärker	200W from EPAK 2500/R
Basstreiber Grösse / Schwingspulendurchmesser / Design	6" / 1.75"
Diaphragm Material	Epoxy Reinforced Cellulose
Magnet Typ	Neodymium

Mid-Bass Bereich

Akustisches Design	Horn Loaded
Anforderung Mid-Bass Verstärker	600W from EPAK 2500/R
Basstreiber Grösse / Schwingspulendurchmesser / Design	12" / 3" / Inside Outside
Membranmaterial	Epoxy Reinforced Cellulose
Magnet Typ	Neodymium

Lautsprechereingang

AP6

Gehäuse

Gehäusematerial	Baltic birch
Griffe	2
Stativhalterung	35 mm
Farbe	"Orange peeled" Matt Black or any RAL

Physische Ausmasse

Höhe	700 mm (27.55")
Breite	450 mm (17.71")
Tiefe	450 mm (17.71")
Gewicht	34 kg (74.8lbs)

Produktcode

KVV 987 002 - ES1.0

User Manuals (2)
Drawings (1)
EASE data (1)

PDF

ES Lautsprecher Benutzerhandbuch

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Benutzerhandbuch - Englisch

PDF

ES Flyware - Suspension and Rigging

Fly-Bar und zusätzliche Arme verschiedener ES-Systeme Rigging Benutzerhandbuch - Englisch

DWG

ES1.0 - 3D

Massstab 1:1 - Befestigungspunkte - Gewicht - dwg Datei

GLL

ES1.0 EASE Datei

- GLL file - Beschreibung

FB-0002 ARMS
AP-6-11
AP-6-12
CABLE-KIT
Cable MH120
Cable MH15
Cable MH180
Cable MH60
CRT- WHL
ES Downfill bracket
FLY BAR - 0002
COVER ES1.0
FULL GRILL ES1.0
CRT- 0001
Horizontal Bracket ES1.0
Vertical Bracket ES1.0
Set of M10 x 50 closed end bolts for 6mm quick lock pin
Short bracket for joining two ES1.0 or ES1.5
KV2-H

Choose

Zusätzlicher Arm zu Klammer FB-0002

Gallery

Produktcode

KVV 987 192

Beschreibung

- 2 Stck. Zusatzarme FB-0002 - 8 Stck. M10 Schrauben - inkl. 8 Stck. Quick-lock-pins 6mm

Downloads

DWG

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms 3D DWG

SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SKP

ES1.0, ES1.5, ES1.8, ES2.5, ES2.6 Bracket additional arms SketchUp

Amphenol AP6 Stecker

Gallery

Produktcode

KVV 987 050

Beschreibung

- female - Kabelbuchse

Amphenol AP6 Stecker

Gallery

Produktcode

KVV 987 051

Beschreibung

- male - Kabelstecker

ES Kabel KIT

Gallery

Produktcode

KVV 987 047

Beschreibung

- enthält vier hochqualitative mit Amphenol Steckern bestückte Kabel für den Gebrauch mit der ES Series - 2 Stck. LF15 - 1 Stck. LF40 - 1 Stck. MH60

Mid/Hi Lautsprecherkabel HM120

Gallery

Produktcode

KVV 987 126

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 12m (40ft) length - für den Mid/Hi Modul Anschluss

Mid/Hi Lautsprecherkabel MH15

Gallery

Produktcode

KVV 987 147

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 1,5m (5ft) length - für den Mid/Hi Modul Anschluss - für die VHD1.0 Mid/Hi Modul Verbindung

Mid/Hi Lautsprecherkabel HM180

Gallery

Produktcode

KVV 987 127

Beschreibung

- 6-poliges Lautsprecherkabel- AP6 Stecker - 18m (60ft) length - für den Mid/Hi Modul Anschluss

Mid/Hi Lautsprecherkabel MH60

Gallery

Produktcode

KVV 987 125

Beschreibung

- 6-poliges Lautsprecherkabel - AP6 Stecker - 6m (20ft) - für den Mid/Hi Modul Anschluss

Räder für Trolley

Gallery

Produktcode

KVV 987 031

Beschreibung

- mit Bolzen & Muttern - Verpackungseinheit 4 Stck., drehbar, blau
- 16x M8x 25mm Sechskantschrauben
- 16x M8 Sechkantmuttern mit blauem Plastikeinsatz

Downloads

DWG

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels 3D DWG

SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SKP

ES1.0, ES1.5, EX1.8, EX2.2 Cart wheels SketchUp

ES Downfill Halterung

Gallery

Produktcode

KVV 987 311

Beschreibung

- inkl. 4 Stck. Quick-lock-pins 6mm - inkl. 4 Stck. M10 Sechskant Schrauben - inkl.1 Stck. Inbusschlüssel 6mm

Downloads

DWG

ES Downfill bracket 3D DWG

SKP

ES Downfill bracket SKP

ES Downfill bracket SketchUp

Fluggeschirr und Halterung zu ES Systemen

Gallery

Produktcode

KVV 987 191

Beschreibung

- 8 Stck. M10 Schrauben - inkl. 8 Stck. Quick-lock-pins 6mm included - inkl. 4 Stck. Quick-lock-pins 1/2"

Downloads

DWG

ES System flybar and bracket 3D DWG

SKP

ES System flybar and bracket SKP

ES System flybar and bracket SketchUp

DWG

ES System flybar and bracket 2D DWG

Heavy Duty Schutzhülle zu ES1.0

Gallery

Produktcode

KVV 987 119

Beschreibung

- Strapazierfähiges Material

Schutzgitter für die komplette ES1.0 Box

Gallery

Produktcode

KVV 987 131

Beschreibung

Optionales Schutzgitter für ES1.0

Downloads

DWG

ES1.0 Full grille 3D DWG

SKP

ES1.0 Full grille SKP

ES1.0 Full grille SketchUp

Trolley zu ES1.0, ES1.5

Gallery

Produktcode

KVV 987 030

Beschreibung

- für 2 Stck.ES1.0 oder ES 1.5 - ohne Räder!
- 16x M8x 25mm Screw Sechskantschraube
- 16x Sechkantmutter mit blauem Plastikeinsatz

Downloads

DWG

ES1.0, ES1.5 Cart 3D DWG

SKP

ES1.0, ES1.5 Cart SKP

ES1.0, ES1.5 Cart SketchUp

Horizontale Halterung zu ES1.0

Gallery

Produktcode

KVV 987 035

Beschreibung

- für ES1.0, ES1.5 or ESD15 - inkl. Flansch-Adapterplatte und zwei Verbindungsbolzen - schwarz

Downloads

DWG

ES1.0, ES1.5, ESD15 Horizontal Bracket 3D DWG

SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SKP

ES1.0, ES1.5, ESD15 Horizontal Bracket SketchUp

Vertikale Wandhalterung zu ES1.0

3D-Ansicht

Gallery

Produktcode

KVV 987 032

Beschreibung

- für ES1.0, ES1.5 oder ESD15 - inkl. zwei Verbindungsbolzen - schwarz

Downloads

DWG

ESD15 / ES1.0 / ES1.5 / EX15 Vertical Bracket 2D DWG

DWG

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket 3D DWG

SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SKP

ES1.0, ES1.5, ESD15, EX15 Vertical Bracket SketchUp

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412

Gallery

Produktcode

KVV 987 383

Beschreibung

These negate the requirement to remove and replace supplied enclosure bolts depending if attachments are fixed.

Downloads

DWG

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 3D DWG

SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SKP

Set of M10 x 50 closed end bolts for 6mm quick lock pin for ES1.0, ES1.5, ESR212, ESR215MkII, SL2.15, SL412 SketchUp

Short bracket for joining two ES1.0 or ES1.5

Gallery

Produktcode

KVV 987 027

Beschreibung

Short bracket for joining two ES1.0 or ES1.5

Downloads

PDF

Short bracket for joining two ES1.0 or ES1.5 PDF drawing

Universelle Distanzstange

Gallery

Produktcode

KVV 987 130

Beschreibung

Heavy Duty - Ausziehbare LS-Distanzstange - 0,735 to 1,23 m - Durchmesser 35 mm - Gewicht 2,2 kg - max. Last 50 kg - Bodenbefestigung M20 - mattschwarz
