Mit der VHD Hochleistungsserie für Tour- und Installationsanwendungen wurde ein System entwickelt, welches mit einzigartigen Tonqualität, hohen Ausgangsleistungen und einer grossen Flächenabdeckung aufwartet, und gleichzeitig eine Einsparnis von Grösse, Gewicht, Transportkosten, Lagerung und Einstellzeit anbietet.
Die in den VHD Systemen angewandte KV2 Punktquellen-Philosophie ermöglicht eine drastische Reduktion der Verzerrungen und einen riesigen Dynamikumfang, führt damit zu einer neuer Ebene von bisher ungehörter Qualität der Tonwiedergabe bei Grossanlässen und sagt dabei gleichzeitig dem populären Trend der Line Array Technologie den Kampf an. Durch die Reduktion der gebrauchten Anzahl der Lautsprecherelemente, wird das Interferenzproblem, welches bei der Wiedergabe mit vielen Quellen (analog einem Line Array) entsteht, minimiert. Die Laufzeit- und Phasenkorrektur wird mit der neuen KV2 20MHz Verzögerungseinheit realisiert. Sich mit der höchsten digitalen Abtastrate im Audiobereich brüstend, nutzt KV2 mit der hybriden Signalverarbeitung das Beste aus der digitalen und analogen Technik mit dem Ziel, eine unglaublich detailgetreue Wiedergabe mit höchster Auflösung anzubieten.
Die Fähigkeit sowohl kleine Signalpegel, welche die Umgebung und die Klangfarbe assoziieren, als auch grosse Signale korrekt wiederzugeben, wird von KV2 als echter Dynamikumfang eines Systems definiert. Das Resultat ist ein klarer und dynamischer Sound, welcher wesentlich weiter trägt und eine exzellente Audioqualität ermöglicht. Der negative Einfluss der Störfaktoren wie Zuschauer, Luftströmungen oder Hitze wird dabei minimiert.
Die VHD1.0 und VHD 2.0 Mitten-/Hochton Boxen, angesteuert von der Systemendstufe VHD2000, sind das Herzstück des VHD Systems. Für die Unterstützung im Bassbereich sorgen die 5 verschiedenen Subwoofer Kabinette VHD2.16, VHD4.18, VHD1.2, VHD2.21 und VHD4.21, welche mit Ausnahme des Modells VHD4.21 vom Kontrollverstärker VHD3200 versorgt werden. Alle Lautsprecher, ausser den Modellen VHD2.21 & VHD4.21, haben identische Standflächen, was ein sowohl ein problemloses Stacking als auch ein patentiertes, einfach handzuhabendes Rigging ermöglicht.
Die VHD2.21 Doppeleinheit mit zwei 21“ Basstreibern wurde für die Wiedergabe sehr tiefer Frequenzen mit hohem Schalldruck entwickelt. Der Subwoofer wurde auf die Wiedergabe von Live Musik als auch von Club- und Tanzmusik getrimmt. Zusammen mit anderen VHD- oder ES-Produkten oder als unglaublicher, konkurrenzloser ‚Stand Alone‘ Subwoofer, arbeitet diese Basseinheit sehr effektiv und bis tief in den Keller (25Hz).
Das VHD System ist der Inbegriff der von KV2 angestrebten besten Technologie für die Verarbeitung von digitalen und analogen Signalen. Der Einsatz von Topingenieuren machte es möglich, die Bindung zwischen dem Verstärker und dem Lautsprecher mit nur wenigen Bauteilen zu optimieren. Das Resultat ist etwas Besonderes, nicht nur etwas Anderes sondern auch etwas Besseres. Das VHD System wird Ihr Denken über grossformatige Audiosysteme verändern.
VHD – Very High Definition Audio, das Flagschiff der KV2 Technologie.
SL Halter (Bracket) Benutzerhandbuch - SL Top Bracket, SL Sub Bracket - REV.4
VHD2.0 EASE data package includes VHD2.0, Double VHD2.0, VHD1.0 standalone, VHD1.0 downfill - GLL file - Beschreibung
Cable MH120
Cable MH15
Cable MH180
Cable MH60
CRT- 0010
COVER VHD1.0 With Cart
VHD1.0 DOWNFILL Bracket
FLY BAR - 0003
CRT- 0006
COVER VHD2.0 With Cart
FLY BAR - 0003 Einfacher VHD 2.0 ARM
FLY BAR - 0003 VHD 2.0 EXTENSION ARM
Cable LF100
Cable LF15
Cable LF200
Cable LF40
FLY BAR - 0003 SIMPLE VHD BASS ARM
FLY BAR - 0003 VHD BASS EXTENSION ARM
COVER VHD2.15 With Cart
CRT- 0007
CRT - 0008
COVER VHD1.21 With Cart
COVER VHD2.16 With Cart
VHD System wheel kit (125mm)
ESD8 Horizontal Bracket
ESD8 Vertical Bracket

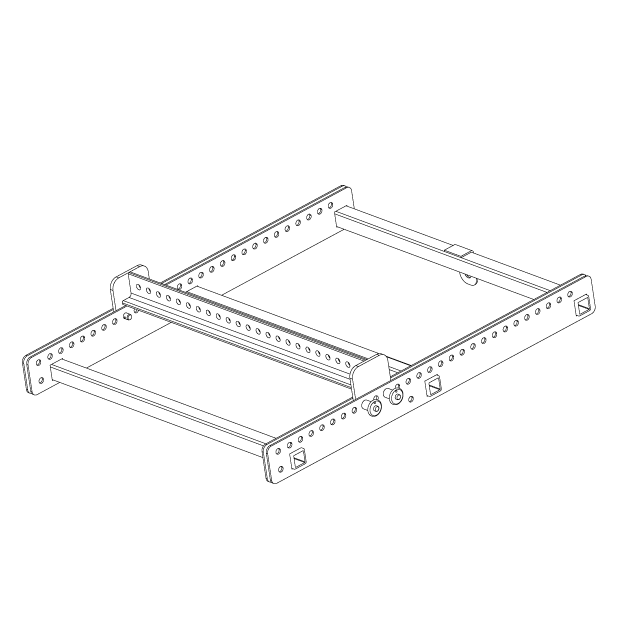

VHD2.18J Flybar

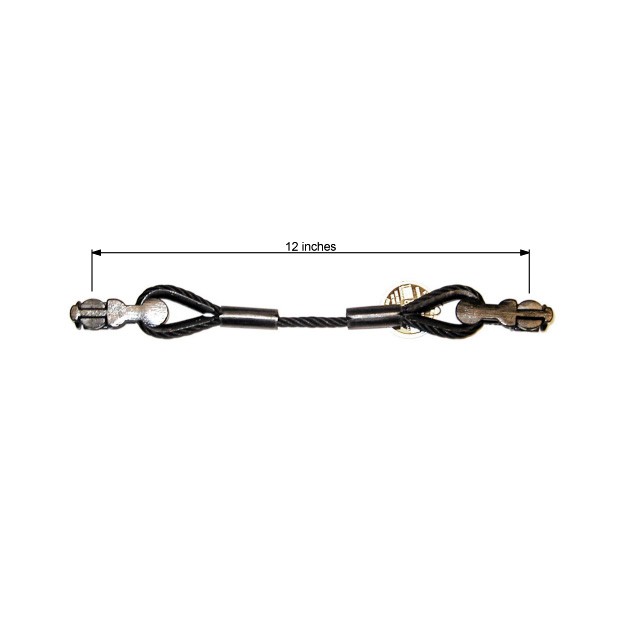

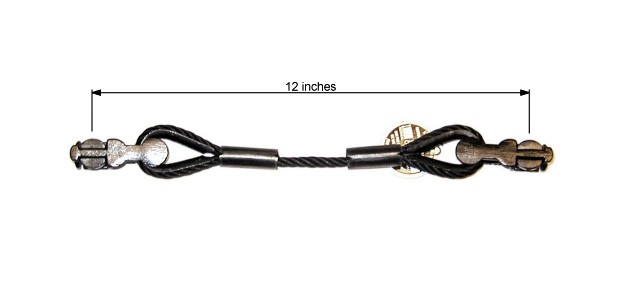

AP-4-11
COVER VHD4.18 With Cart
SL GROUND STACK

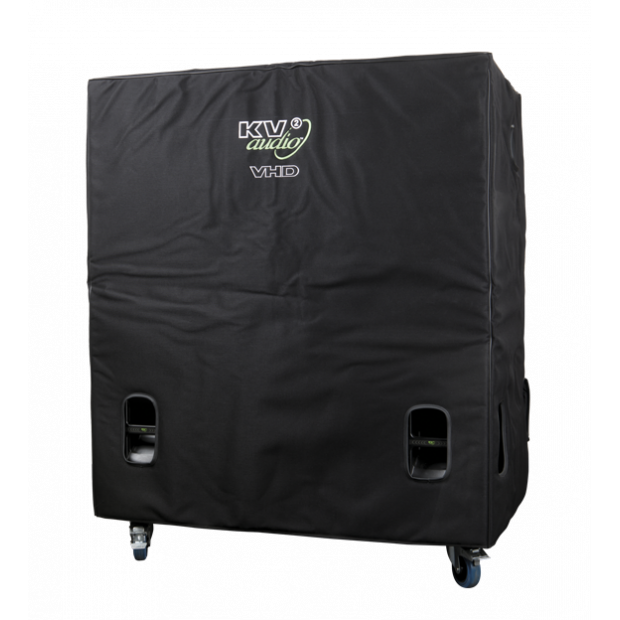

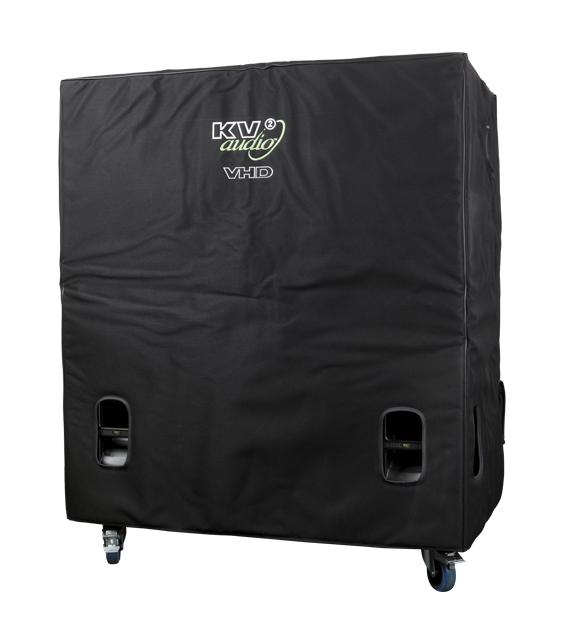

Cover VHD2.21/4.21
VHD4.21/2.21 Flybar
VHD4.21 Amplifier transport and fabric cover
Security Cover Racks
PDM DELAY VHD2000
KVV 987 126
- 6-poliges Lautsprecherkabel - AP6 Stecker - 12m (40ft) length - für den Mid/Hi Modul Anschluss
KVV 987 147
- 6-poliges Lautsprecherkabel - AP6 Stecker - 1,5m (5ft) length - für den Mid/Hi Modul Anschluss - für die VHD1.0 Mid/Hi Modul Verbindung
KVV 987 127
- 6-poliges Lautsprecherkabel- AP6 Stecker - 18m (60ft) length - für den Mid/Hi Modul Anschluss
KVV 987 125
- 6-poliges Lautsprecherkabel - AP6 Stecker - 6m (20ft) - für den Mid/Hi Modul Anschluss
KVV 987 156
- Trolley für erleichterten Transport und Aufhängung des VHD1.0 - mit Hartholz Puffern
VHD1.0 Cart 3D DWG
VHD1.0 Cart SKP
KVV 987 157
- zum Gebrauch mit Trolley
KVV 987 310
Der VHD1.0 Haltebügel für die Anbindung eines VHD1.0 Kabinetts als Downfill-Lautsprecher besteht aus einem flachen Stahlstab, welcher mit zwei fixierten Öffnungen am unteren Ende des Stabes, verschiedene Winkel beim der Einsatz als Downfilllautsprecher erlaubt. Der Arm wird mit zwei D6 QUICK RELEASE PINS durch die erwähnten Öffnungen am VHD1.0 Gehäuse befestigt. Der obere Teil des Armes wird in eine Nute an der die Unterseite eines VHD2.0 TOP ARM oder eines BASS/VHD2.0 ARM geschoben, und mit einem D12.6 QUICK RELEASE PIN gesichert
VHD1.0 Downfill arm (pair) SketchUp
KVV 987 252
Diese Aufhängung muss mit den VHD ARM Versionen (s. anderes Zubehör) verwendet werden. Beim CROSSMEMBER Hängebügel handelt es sich um einen flachen, gebogenen Stahlstab mit 90° Montagewinkel. Dieser Bügel wird durch das Einschieben in zwei Nuten, welche eine nahtlose und enge Verbindung ermöglichen, mit dem PICKPOINT ARM verbunden, so dass ein T_Bar Konstrukt entsteht. Sobald diese zwei Teile verbunden sind, ist es ein Leichtes, die korrekte Position der Lautsprecherkombination einzustellen und zu sichern. Mit einem D6 QUICK RELEASE PIN (welcher mit einem unauffälligen Stahldraht am Arm befestigt ist) werden die Lautsprecher mit dem PICKPOINT ARM verbunden.
VHD Systems fly bar 3D DWG
VHD Systems fly bar SketchUp
KVV 987 099
- Trolley aus Aluminium für die Frontmontage VHD2.0 - mit Hartholz Puffern
VHD2.0 Cart 3D DWG
VHD2.0 Cart SketchUp
KVV 987 104
- zum Gebrauch mit Trolley
KVV 987 309
Der VHD2.0 TOP ARM besteht aus einem flachen Stahlstab mit geraden Enden, einer doppelten Nutverbindung am unteren Ende und fixierten Bohrungen für die Aufnahme von D6 & D12.6 QUICK RELEASE PINS. Pro Seite ist ein Stab erforderlich. Der Arm verfügt über zwei keilförmige Stücke, welche für eine Verbindung (lock in) mit den Handgriffen der Gehäuse sorgen, und mit einem D6 QUICK RELEASE PIN (welcher mit einem unauffälligen Stahldraht am Arm befestigt ist) gesichert werden. Sind die Bügel an den VHD2.0 Tops befestigt, können die Kabinette, unter Verwendung je eines D12.6 QUICK RELEASE PINs in den vorgegebenen Bohrungen des VHD2.0 Arms und des CROSS MEMBER Haltebügels, befestigt werden.
VHD2.0 Top arm (pair) 3D DWG
VHD2.0 Top arm (pair) SketchUp
KVV 987 306
Der VHD2.0 EXTENSION ARM ist gestaltet und funktioniert wie der VHD2.0 TOP ARM. Er wird verwendet, wenn ein VHD2.0 Topteil entweder an einer Kombination von VHD Subwoofern oder an einem anderen VHD2.0 Topteil angehängt werden soll. Er ist deshalb physikalisch länger als der Simple Arm, hat 2 keilförmige Stücke, welche für eine Verbindung (lock in) mit den Handgriffen der Gehäuse sorgen, und werden mit einem D6 QUICK RELEASE PIN (welcher mit einem unauffälligen Stahldraht am Arm befestigt ist) gesichert. Der Arm hat ein sechseckiges Topstück mit Bohrungen für D12.6 QUICK RELEASE PINS und erlauben verschiedene Montagewinkel für das zweite VHD2.0 Topteil mit nur einem D12.6 QUICK RELEASE PIN.
VHD2.0 Top extension arm (pair) 3D DWG
VHD2.0 Top extension arm (pair) SketchUp
KVV 987 123
- 4-poliges Lautsprecherkabel - AP4 Stecker - 10m (33ft) - für den ES Bass Module Anschluss
KVV 987 121
- 4-poliges Lautsprecherkabel - AP4 Stecker - 1.5m (5ft) - für den ES Bass Modul Anschluss
KVV 987 124
- 4-poliges Lautsprecherkabel - AP4 Stecker - 20m (66ft) - für den ES Bass Modul Anschluss
KVV 987 122
- 4-poliges Lautsprecherkabel - AP4 Stecker - 4m (13ft) - für den ES Bass Modul Anschluss
KVV 987 307
Der VHD BASS ARM besteht aus einem flachen Stahlstab mit geraden Enden, einer doppelten Nutverbindung am unteren Ende und fixierten Bohrungen für die Aufnahme von D6 & D12.6 QUICK RELEASE PINS. Dieser Stab wird exklusiv für die fliegende Montage von zwei VHD Subwoofern eingesetzt. Ein Arm wird auf jeder Seite der zwei Gehäuse benötigt. Der Arm verfügt über 4 keilförmige Stücke, welche für eine Verbindung (lock in) mit den Handgriffen der Gehäuse sorgen. Die Sicherung erfolgt über einen D6 QUICK RELEASE PIN, (welcher mit einem unauffälligen Stahldraht am Arm befestigt ist) für jeden Griff.
VHD Bass arm (pair) 3D DWG
VHD Bass arm (pair) SketchUp
KVV 987 308
Der VHD SUBWOOFER EXTENSION ARM ist gestaltet und funktioniert wie der VHD SUBWOOFER ARM, ausser dass er physikaliche länger ist und über vier keilförmige Winkel verfügt, welche die Anbindung von zwei weiteren VHD Subwoofern an ein bestehendes System mit zwei VHD Subwoofern ermöglichen. Mit zwei D6 QUICK RELEASE PINs werden die Bügel an den Kabinetten befestigt. Der Arm hat ein sechkantiges Profil an der Kopfseite mit den Öffnungen für die D12.6 QUICK RELEASE PINs, wird in eine Kerbe an der Unterseite des VHD SUBWOOFER ARMs eingeschoben und mit einem D12.6 QUICK RELEASE PIN gesichert. Für die Ergänzung mit weiteren Subwoofern wird dasselbe Prozedere angewandt.
VHD Bass extension arm (pair) 3D DWG
VHD Bass extension arm (pair) SketchUp
KVV 987 106
- zum Gebrauch mit Trolley
KVV 987 100
- mit Hartholz Puffern
VHD2.15, VHD2.16, VHD4.18 Cart 3D DWG
VHD2.15, VHD2.16, VHD4.18 Cart SketchUp
KVV 987 109
- Aluminium Trolley für Frontmontage VHD2.21- mit Hartholz Puffer
VHD1.21 Cart 3D DWG
VHD1.21 Cart SketchUp
KVV 987 107
- zum Gebrauch mit Trolley
KVV 987 155
- zum Gebrauch mit Trolley
KVV 987 379
KVV 987 378
KVV 987 380
KVV 987 376
Flybar for VHD2.18J subwoofer
Flying instructions (pdf)
KVV 987 048
- female - Kabelbuchse
KVV 987 105
- zum Gebrauch mit Trolley
KVV 987 320
Der SL Ground Stack besteht aus zwei mit einem Metallstreifen verbundenen tragenden Beinen. Der Metallstreifen hat Bohrungen welche für die Sicherung der Verbindung von mehreren SL215 Bässen und einem SL412 Topteil sorgen, und so ein Umkippen des Stacks verhindern, auch wenn dieser auf einem VHD2.21 Kabinett steht.
- inkl. 6 Stck. M10 Sechskantschrauben mit einer Bohrung - inkl. 6 Stck. Quick-lock-pins 6mm - inkl. 2 Schraubknöpfe - inkl. 1 Stck. Inbusschlüssel - 6mm
SL Ground stack 3D DWG
SL Ground stack SketchUp
KVV 987 352
Cover für VHD2.21/4.21
KVV 987 398
Flybar for VHD4.21 or VHD2.21. See VHD4.21 user manual for more instructions.
VHD4.21, 2.21 Flybar 3D DWG
KVV 987 390
Transport and Fabric Cover for VHD4.21 Amplifier
KVV 987 189
- verhindert unerwünschte Manipulationen der Verstärkerkonfiguration - 4HE
EPAK2500R, ESP4000, VHD2000 Rack panel cover 3D DWG
EPAK2500R, ESP4000, VHD2000 Rack panel cover SketchUp
KVV 987 295
- Update-Platine - der Austausch muss durch eine Fachperson vorgenommen werden
All KV2 Audio loudspeaker units are designed with low loss, low compression horn assemblies and are low’q’.
Their wide dispersion aspects mean that physical side by side ‘arraying’ is not the correct method or way to utilize the loudspeakers in application, primarily due to the interaction effects which cause poor phase response, frequency response and in-accurate dispersion.
It is entirely feasible to utilize a combination of two VHD2.0 enclosures, providing that they are located and placed as highlighted in the picture below.
Please refer to the ‘Technology’ tab or download Disarray-Theory
The VHD2000 control Amplifier is permanently ‘pre-set’ for the VHD2.0 mid hi enclosure, however because there are currently a choice of four different subwoofer units for different applications and with the potential to combine units so as to make a complete 4 or 5-way system, it is important to select the correct setting as denoted on the front Amplifier panel, as well as referring to the explanation and instructions within the VHD user guide.
These settings allow the correct and crucial sensitive integration of the designated subwoofers with regards to Crossover point, Phase response, and overall balance between the subwoofers and mid hi enclosures and tonal balance with regards to sound pressure level and output.
Yes, it is entirely possible to use existing VHD2.0, VHD2.15 & 2.16 with the new Flybar System incorporating pins instead of the Flyclip and Flytrack systems. However it is NOT POSSIBLE to use the older or existing VHD1.0 DOWNFILL units with the new Flybar System - (unless an existing VHD2.0 which has Flytrack in it being used, then the old VHD1.0 can still be attached with Flyclips), as it requires a Retro-Fit of new mechanical fittings which require that it be returned to the factory for the upgrade.
This upgrade is a customer FOC facility, if this is required, please contact your appropriate Area Sales Director for instructions.
